محفظه لوله LED Double-PCB T12 چیست؟

محفظه لوله LED T12 دو PCB یک لوله پلی کربنات بیرونی است که با یک پروفیل آلومینیومی داخلی ترکیب شده است که دو تخته مدار LED را در خود جای می دهد. محفظه JE-34 JE از یک لوله با قطر 38 میلی متر، دو موقعیت PCB 10 × 1.0 میلی متر و فضایی برای درایور داخلی تا ارتفاع 16 میلی متر استفاده می کند. می توان آن را برای ساخت IP20 یا IP65 با طول های 600 میلی متر تا 2400 میلی متر پیکربندی کرد یا به طول سفارشی ساخت.

این باعث می شود که آن را به یک محفظه برای مونتاژ لوله OEM تبدیل کند، نه یک لامپ LED کامل. تیم شما همچنان LED ها، چیدمان PCB، درایور، سیم کشی، روش آب بندی درپوش انتهایی و پیکربندی الکتریکی نهایی را انتخاب می کند. مسکن به این تصمیمات یک نقطه شروع مکانیکی تعریف شده می دهد.

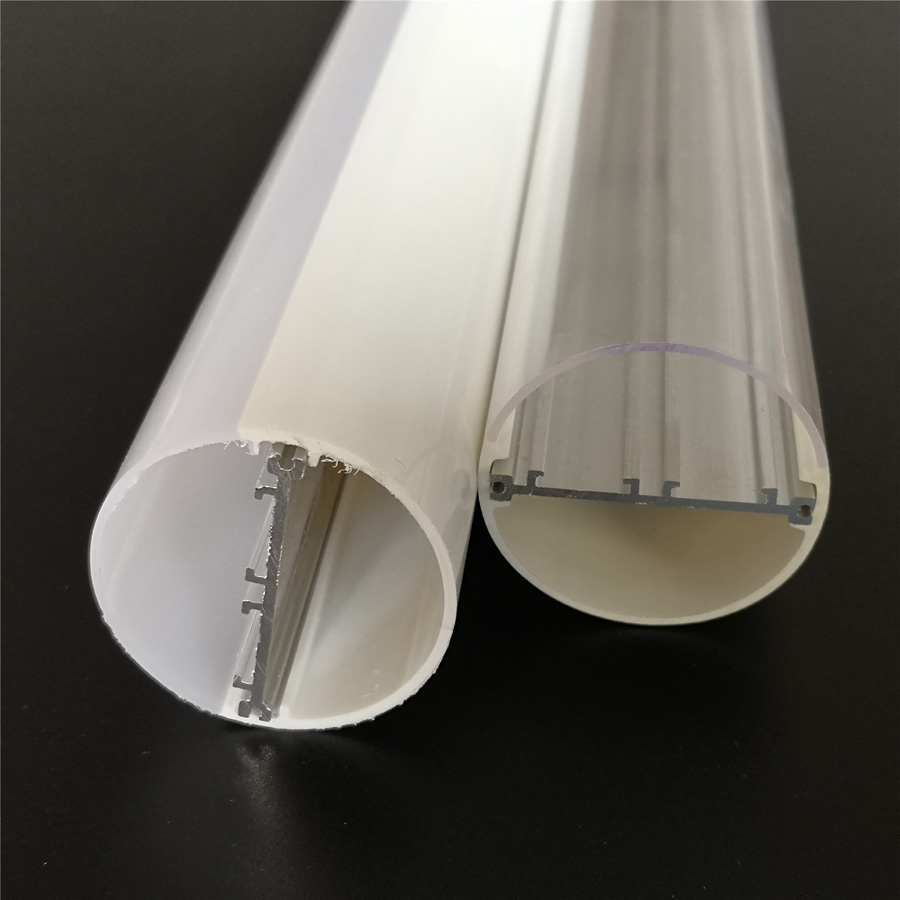

کامل را ببینیدلوله پلاستیکی LED T12 و محفظه آلومینیومی تخته مدار دوتاییمشخصات قبل از تهیه یک درخواست نمونه

محفظه JE-34 T12 برای مونتاژ لوله OEM شامل چه مواردی است؟

محفظه لوله LED JE-34 T12 شامل یک لوله بیرونی پلی کربنات، یک پروفیل آلومینیومی داخلی 6063، دو موقعیت نصب PCB، درپوش های انتهایی پلاستیکی و فضایی برای درایور داخلی است. لوله بیرونی می تواند شفاف یا مات باشد و ضخامت دیفیوزر از 0.6 میلی متر تا 2.0 میلی متر ذکر شده است.

قطر استاندارد 38 میلی متر است. طول لوله های موجود 600 میلی متر تا 2400 میلی متر است، با طول های سفارشی برای پروژه های واجد شرایط. با این حال، این ابعاد نباید به عنوان یک نقشه مکانیکی کامل در نظر گرفته شوند. نشیمنگاه PCB، درگیری درپوش انتهایی، مسیریابی سرب، و فاصله راننده هنوز باید با اجزای واقعی شما بررسی شوند.

برای یک خریدار OEM، نکته کلیدی این است که JE سیستم محفظه پلاستیکی و آلومینیومی اکسترود شده را برای خط مونتاژ شما تامین می کند. JE خطوط اکستروژن پلاستیک و آلومینیوم، ساخت قالب، آزمایش، تایید نمونه و کنترل کیفیت تولید انبوه را برای پروژه های پروفیل LED اجرا می کند.

چگونه دو کانال PCB و یک پروفیل آلومینیومی داخلی فضای طراحی را گسترش می دهند؟

دو کانال PCB به شما این امکان را می دهد که LED ها را بین دو برد توزیع کنید به جای اینکه هر LED، اتصال درایور و رابط حرارتی را روی یک برد مدار باریک قرار دهید. این امر فضای بیشتری را برای تصمیم گیری در مورد وات لامپ و طرح ایجاد می کند، اما وات خاصی را تضمین نمی کند. حد نهایی بستگی به نوع LED، ساخت برد، جریان، انتخاب راننده، تست حرارتی و مونتاژ کامل دارد.

دو موقعیت PCB 10 × 1.0 میلی متر، فاصله راننده داخلی و پشتیبانی حرارتی

هر موقعیت PCB در 10 × 1.0 میلی متر مشخص شده است. قبل از ساخت ابزار یا تایید نمونه، اطمینان حاصل کنید که عرض و ضخامت تخته شما با این موقعیت ها مطابقت دارد. تخته ای که متناسب با کانال اسمی است اما در حین مونتاژ جابجا می شود، می تواند نور ناهموار، فشار سیم کشی یا تماس ضعیف با پروفیل آلومینیومی ایجاد کند.

فضای راننده داخلی تا ارتفاع 16 میلی متر ذکر شده است. بدنه درایور، عایق، کانکتورها و هر قسمتی که فشار را کاهش می دهد را اندازه گیری کنید - نه فقط برچسب راننده. پس از خم شدن سیم ها در داخل لوله، فاصله ای که در طراحی اجزا قابل قبول به نظر می رسد می تواند ناپدید شود.

پروفیل آلومینیومی ساختاری فلزی در زیر PCB ها ایجاد می کند و می تواند به دور کردن گرما از بردها کمک کند. این جایگزینی برای اعتبارسنجی حرارتی نیست. لامپ کامل را با LED های انتخابی، PCB، درایور، درپوش های انتهایی و جهت نصب آزمایش کنید.

چرا درج آلومینیومی 6063 به جداسازی مدیریت گرما از انتشار نور کمک می کند

درج آلومینیومی 6063 و لوله پلی کربنات کارهای مختلفی را انجام می دهند. پروفیل آلومینیومی از بردهای مدار پشتیبانی می کند و مسیر مناسب تری را برای انتقال حرارت نسبت به پلاستیک به تنهایی ارائه می دهد. لوله پلی کربنات بدنه بیرونی و دیفیوزر قابل مشاهده را تشکیل می دهد و از قسمت های داخلی محافظت می کند و در عین حال ظاهر لامپ را شکل می دهد.

این جداسازی در محفظه لوله LED T12 با درج آلومینیومی مفید است زیرا پوشش نوری را می توان برای ظاهر و انتقال بدون درخواست از پلاستیک برای حمل کل بار مکانیکی و حرارتی انتخاب کرد. نتایج حرارتی واقعی همچنان به تماس بین PCB و پروفیل، فشار مجموعه، فاصله LED، خروجی درایور و جریان هوا در اطراف لوله نهایی بستگی دارد.

کدام PCB، درایور، طول و جزئیات نوری باید قبل از نمونه برداری تایید شود؟

نقشه مکانیکی را همراه با لیست قطعات الکتریکی و نوری تایید کنید. نمونه مسکن تنها زمانی مفید است که نمایانگر مونتاژی باشد که قصد تولید آن را دارید.

فاصله PCB، ارتفاع راننده تا 16 میلی متر، طول لوله، تناسب درپوش انتهایی و فاصله سیم کشی را تأیید کنید

• تناسب PCB:دو موقعیت برد 10 × 1.0 میلی متر، فاصله لبه تخته و نحوه نگه داشتن تخته ها در طول مونتاژ را تأیید کنید.
• بسته درایور:ارتفاع کامل درایور را در برابر فضای موجود تا 16 میلی متر، از جمله پایانه ها، آستین ها و سیم ها بررسی کنید.
• طول لوله:طولی از 600 میلی متر تا 2400 میلی متر انتخاب کنید یا طول سفارشی مورد نیاز را ارسال کنید. درپوش های انتهایی و طول مونتاژ داخلی قابل استفاده را در نظر بگیرید.
• کلاه های انتهایی:اگر لامپ از ساختار IP65 استفاده می کند، ابعاد کلاهک انتهایی پلاستیکی، روش اتصال، خروجی کابل و ترتیب واشر یا مهر و موم را تأیید کنید.
• سیم کشی:محل ورود سیم‌های ورودی، نحوه چرخش آنها در داخل لوله و اینکه آیا اتصالات درایور یا PCB را می‌توان بدون فشار دادن عایق مونتاژ کرد، تأیید کنید.

این بررسی‌ها از یک اشتباه معمول نمونه‌برداری جلوگیری می‌کند: تأیید قطر لوله در حالی که درپوش انتهایی و رابط راننده حل نشده باقی می‌مانند.

پلی کربنات شفاف یا مات را بر اساس نیازهای انتقال، تابش خیره کننده و ظاهر انتخاب کنید

JE انتقال نور را بالای 95 درصد برای پوشش های شفاف و بالای 85 درصد برای پوشش های سفید شیری فهرست می کند. پلی کربنات شفاف خروجی بیشتری را حفظ می‌کند اما نقاط LED داخلی را راحت‌تر نشان می‌دهد و ممکن است درخشش قابل مشاهده‌تری ایجاد کند. پوشش شیری یا یخ زده ظاهر را نرم می کند و اجزا را بهتر پنهان می کند، با مقداری کاهش در انتقال.

پس از بررسی گام LED، یکنواختی بصری مورد نیاز، زاویه دید و ظاهر هدف، پوشش را انتخاب کنید. ارقام انتقال فهرست شده گزینه پوشش را توصیف می کنند. آنها نور تحویل داده شده از لامپ کامل شما را پیش بینی نمی کنند. اگر ظاهر نوری یک نیاز اصلی است، نمونه پخش کننده مربوطه را بخواهید.

چه زمانی ساختار IP20 مناسب است و چه زمانی آب بندی IP65 ضروری است؟

IP20 به طور کلی برای خشک کردن تاسیسات داخلی که در آن لوله از آب محافظت می شود و محفظه نیازی به ساخت و ساز مهر و موم ندارد، مناسب است. این یک انتخاب عملی برای بسیاری از وسایل داخلی است، اما کاربرد نهایی هنوز تعیین می کند که آیا آرایش باز یا غیر مهر و موم قابل قبول است.

هنگامی که دستگاه تمام شده ممکن است با گرد و غبار یا جت آب مواجه شود و پروژه به آن سطح از محافظت از محفظه نیاز دارد، از گزینه ساخت IP65 استفاده کنید. مسکن به تنهایی رتبه IP نهایی را ایجاد نمی کند. مهر و موم، درپوش انتهایی، ورودی کابل، محل قرارگیری درایور، تلورانس مونتاژ و بازرسی تولید، همگی بر نتیجه تأثیر می گذارند. روش آزمایش مورد نیاز را تأیید کنید و لامپ تکمیل شده را ارزیابی کنید به جای اینکه فرض کنید یک محفظه IP65 به طور خودکار کل دستگاه را IP65 می سازد.

آیا JE یک لوله LED کامل یا یک محفظه برای مونتاژ خودتان ارائه می دهد؟

JE سیستم محفظه لوله LED را برای مونتاژ OEM و ODM عرضه می کند، نه یک لوله تمام شده و دارای گواهی الکتریکی، مگر اینکه یک قرارداد پروژه جداگانه این خدمات اضافی را تعریف کند. شما تابلوهای LED، درایور، سیم کشی و پیکربندی لامپ نهایی را ارائه یا تایید می کنید.

این ترتیب برای تولیدکنندگان روشنایی مناسب است که به محفظه لوله LED پلاستیکی T12 با درج آلومینیومی نیاز دارند و می‌خواهند بر روی وسایل الکترونیکی کنترل داشته باشند. ممکن است برای خریداری که به دنبال یک لامپ جایگزین آماده نصب و کاملاً مونتاژ شده است مناسب نباشد. قبل از ثبت سفارش تولید، محدوده عرضه، مسئولیت آزمایش، برچسب‌گذاری و الزامات نظارتی را روشن کنید.

برای الزامات مونتاژ سفارشی، بررسی کنیدجزئیات محفظه لوله LED سفارشی T12با تیم مهندسی JE.

خریداران OEM ایالات متحده چگونه باید از بررسی طراحی به نمونه و تولید حرکت کنند؟

طول لوله، نقشه‌های PCB، ابعاد درایور، طرح خروج سیم، الزامات درپوش انتهایی، اولویت نوری و ساخت IP مورد نیاز را برای JE ارسال کنید. محیط نصب و فرآیند مونتاژ هدف را شامل شود. اگر دو تابلو از چیدمان های LED متفاوتی استفاده می کنند یا مناطق نوری متفاوتی را ارائه می دهند، آن را به وضوح در نقشه نشان دهید.

سپس JE می‌تواند الزامات اکستروژن و ابزار را بررسی کند، نمونه‌ها را آماده کند و رابط‌های مکانیکی را قبل از تولید انبوه تأیید کند. از نمونه برای بررسی تناسب برد، فاصله راننده، مسیریابی سیم، ظاهر دیفیوزر، حفظ کلاهک انتهایی و فرآیند آب بندی نسخه IP65 در صورت لزوم استفاده کنید.

شروع کنید بامحفظه دوبل PCB JE-34 T12صفحه، سپس با JE با نقشه ها و مقدار هدف تماس بگیرید. هرچه این ورودی‌های پروژه زودتر ثابت شوند، احتمال کمتری دارد که تصمیم مسکن کم‌هزینه بعداً به یک تغییر مونتاژ گران تبدیل شود.
