نحوه مهندسی محفظه های LED برای محیط های ریلی با لرزش بالا

وسایل نقلیه یک محیط خصمانه برای الکترونیک است. هر بار که قطار به سوئیچ مسیر برخورد می کند، انرژی جنبشی با فرکانس بالا از بوژی ها از طریق شاسی به بالا و مستقیماً به پانل های سقف حرکت می کند. هنگامی که مقامات حمل و نقل از سوسو زدن چراغ های کابین یا لوازم جانبی مرده شکایت می کنند، مشکل به ندرت خود تراشه LED است. شکست تقریباً همیشه به محفظه مکانیکی باز می گردد.

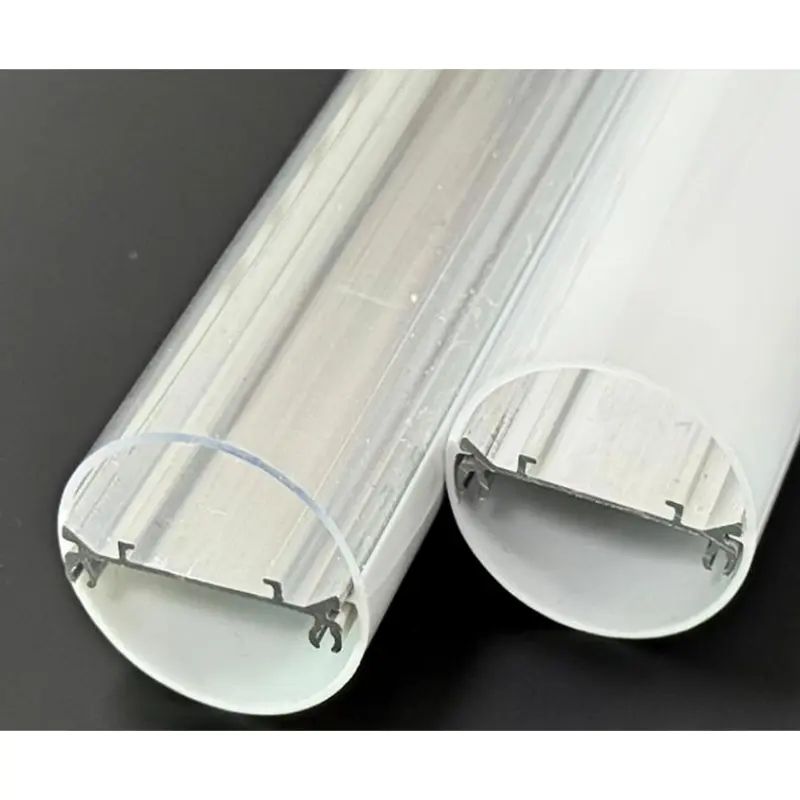

یکمحفظه چراغ خودرو ریلی LEDفقط یک پوشش تزئینی نیست. این یک ضربه گیر ساختاری، یک سیستم مدیریت حرارتی و یک مانع ایمنی اولیه است. اگر طراحی اکستروژن نتواند کدهای رزونانس هارمونیک، انبساط حرارتی یا آتش عبوری را در نظر بگیرد، سیستم روشنایی خیلی قبل از عمر نامی خود از کار می افتد. طراحی برای این محیط مستلزم کنار گذاشتن مفروضات استاندارد روشنایی تجاری و مهندسی مخصوصاً برای حرکت مداوم و خشن است.

تشخیص خرابی های مکانیکی و حرارتی در روشنایی انبارهای نورد

برای طراحی یک مسکن بهتر، ابتدا باید دقیقاً بدانید که چگونه طراحی های فعلی در این زمینه شکسته می شوند. محیط‌های ریلی، وسایل روشنایی را در معرض ترکیبی ترکیبی از شوک فیزیکی، نوسانات شدید دما، و فضای محدود هوایی قرار می‌دهند. هنگامی که یک مسکن به خوبی مهندسی نشده است، علائم معمولاً در سه حالت خرابی متمایز ظاهر می شوند.

لحیم کاری میکرو ترک
شایع ترین علت سوسو زدن چراغ قطار، خستگی مکانیکی است. هنگامی که یک اکستروژن ال ای دی آلومینیومی به طور صلب بر روی یک پانل سقفی ارتعاشی بدون میرایی مناسب نصب می شود، محفظه آن انرژی جنبشی را مستقیماً به PCB داخلی منتقل می کند. خم شدن مداوم باعث ایجاد ریزترک در اتصالات لحیم کاری می شود که دیودها را به برد متصل می کند. خریداران اغلب تولید کننده PCB را مقصر می دانند، اما علت اصلی، محفظه ای است که فاقد عایق ضربه داخلی برای سینی LED است.

کرازینگ پلی کربنات و خروج دیفیوزر
قطارها تحت سیکل حرارتی شدید قرار می گیرند. یک واگن مسافری که در طول شب در محوطه راه آهن پارک شده است ممکن است به زیر صفر برسد، سپس با روشن شدن سیستم های تهویه مطبوع و روشنایی به سرعت گرم شود. آلومینیوم و پلاستیک با سرعت های متفاوتی منبسط می شوند. اگر تلورانس های مکانیکی بین پایه آلومینیومی و دیفیوزر پلاستیکی خیلی تنگ باشد، انبساط حرارتی استرس زیادی ایجاد می کند. این امر باعث "محو شدن" می شود - شبکه ای از ترک های میکروسکوپی در پلی کربنات - یا بدتر از آن، باعث می شود که دیفیوزر در هنگام ترمز ناگهانی از مسیر خود کمانش کند و از مسیر خود خارج شود.

مجموعه فشرده سازی مهر و موم IP65
واگن‌های مترو به رژیم‌های تمیز کردن تهاجمی نیاز دارند که اغلب شامل شستشو با فشار بالا است. برای زنده ماندن از این وضعیت، یک محفظه چراغ ترانزیت LED مقاوم در برابر لرزش نیاز به رتبه IP65 قابل اعتماد دارد. با این حال، ارتعاش مداوم باعث می شود که مواد واشر تحتانی در طول زمان صاف شوند، پدیده ای که به عنوان مجموعه فشرده سازی شناخته می شود. هنگامی که مهر و موم حافظه خود را از دست می دهد، رطوبت و مواد شیمیایی پاک کننده محفظه را دور می زنند و قطعات الکتریکی را کوتاه می کنند.

معیارهای انتخاب مواد برای انطباق EN45545 و میرایی ارتعاش

تعیین مواد برای روشنایی ریل مستلزم متعادل کردن استحکام ساختاری با الزامات ایمنی دقیق مسافران است. شما نمی توانید به سادگی از اکستروژن های تجاری خارج از قفسه استفاده کنید. هر جزء باید استانداردهای دقیق ریلی، به ویژه EN45545، که رفتار آتش و مواد در وسایل نقلیه راه آهن را کنترل می کند، داشته باشد.

مشخصات پایه: آلومینیوم 6063-T5
برای اکستروژن ساختاری اصلی، آلومینیوم 6063-T5 استاندارد صنعت است. مزاج T5 خواص مکانیکی دقیق مورد نیاز برای اکستروژن ال ای دی آلومینیومی را فراهم می کند: به اندازه کافی سفت و سخت است که طول سقف واگن قطار را بدون افتادگی بپوشاند، در عین حال آنقدر انعطاف پذیر است که لرزش های فرکانس پایین را بدون شکستگی تحمل کند. مهمتر از همه، آلومینیوم 6063 هدایت حرارتی عالی را ارائه می دهد و به عنوان یک هیت سینک بسیار کارآمد برای نوارهای LED با خروجی بالا عمل می کند.

پخش کننده: پلی کربنات بازدارنده شعله (PC)
وقتی صحبت از پوشش نوری می شود، PMMA استاندارد (اکریلیک) برای کاربردهای ریلی بسیار شکننده است. ضربه سنگین آن را خرد می کند و خرده های خطرناکی ایجاد می کند. ABS استاندارد ارزان است اما الزامات دود و سمیت کدهای آتش ترانزیت را برآورده نمی کند.

شما باید PC ضد شعله (پلی کربنات) را مشخص کنید. رایانه شخصی می تواند در برابر ضربه مستقیم بدون شکستن مقاومت کند و برای حمل و نقل عمومی با ترافیک بالا ایده آل است. مهمتر از آن، فرمول‌های سفارشی رایانه شخصی می‌توانند الزامات EN45545 Hazard Level 3 (HL3) را برآورده کنند. این بدان معناست که در صورت آتش‌سوزی کابین، محفظه شعله را منتشر نمی‌کند و دود ساطع شده زیر آستانه سمیت شدید مورد نیاز برای اطمینان از تخلیه ایمن مسافران باقی می‌ماند.

واشر و درپوش انتهایی
از PVC استاندارد یا لاستیک ارزان قیمت برای مهر و موم درپوش انتهایی خودداری کنید. EPDM یا سیلیکون درجه بالا اجباری است. این مواد در مقابل افراط‌های دما و تخریب UV مقاومت می‌کنند و در عین حال بازگشت فشاری خود را حفظ می‌کنند و تضمین می‌کنند که محفظه ثابت LED وسیله نقلیه ریلی IP65 پس از سال‌ها ارتعاش روزانه ضد آب باقی می‌ماند.

اعتبار سنجی اتلاف حرارت با شبیه سازی حرارتی مبتنی بر هوش مصنوعی

گرما دشمن طول عمر LED است. در یک دفتر تجاری، یک لامپ LED گرما را به هوای محیط باز می‌تاباند. در قطارهای پرسرعت، محفظه روشنایی اغلب در یک پانل سقفی عایق شده مستقیماً زیر یک کانال تهویه مطبوع عظیم و مولد گرما فرو رفته است. دمای محیط اطراف فیکسچر از قبل افزایش یافته است و دلتا-T (اختلاف دمایی) مورد نیاز برای خنک کردن موثر را به شدت کاهش می دهد.

قبل از برش ابزارهای گران قیمت برای پروفیل اکستروژن جدید، مدیریت حرارتی باید به صورت دیجیتال تایید شود. در حال حاضر جریان‌های کاری مهندسی مدرن از نرم‌افزار شبیه‌سازی حرارتی به کمک هوش مصنوعی برای مدل‌سازی دقیق نحوه حرکت گرما در داخل محفظه در یک فضای محدود استفاده می‌کنند.

شبیه سازی مسیر حرارتی را از دیود LED، از طریق خمیر حرارتی، به PCB، و از طریق پره های آلومینیومی 6063-T5 مدل می کند. حل‌کننده‌های مبتنی بر هوش مصنوعی می‌توانند به سرعت صدها هندسه باله را تکرار کنند - ضخامت، فاصله و زاویه هیت سینک را تنظیم می‌کنند تا پیکربندی دقیقی را پیدا کنند که مساحت سطح را بدون اضافه کردن وزن غیر ضروری به حداکثر می‌رساند. وزن یک معیار مهم در طراحی وسایل نقلیه ریلی است. محفظه های سنگین جرم کلی قطار را افزایش می دهند و مصرف انرژی را افزایش می دهند. با اعتبارسنجی اتلاف گرما به صورت دیجیتال، مهندسان می‌توانند یک محفظه LED مدیریت حرارتی طراحی کنند که دمای محل اتصال دیود را زیر 80 درجه سانتیگراد نگه می‌دارد و در عین حال جرم پروفیل آلومینیومی را به حداقل می‌رساند.

طراحی برای قابلیت ساخت (DFM) در پروفیل های آلومینیومی و پلی کربنات سفارشی

حتی بهینه‌ترین مدل CAD در صورتی که نتوان آن را به طور قابل اعتماد در مقیاس تولید کرد، بی‌فایده است. اکسترود کردن آلومینیوم و پلاستیک به کنترل دقیق جریان مواد، سرعت خنک‌سازی و اصطکاک قالب نیاز دارد. فناوری نورپردازی Dongguan Jinen (JE) از 20 خط پلاستیکی و 5 خط اکستروژن آلومینیومی بهره می‌برد و از DFM پشتیبانی می‌کند تا عیوب ساختاری را قبل از مرحله ابزارسازی برطرف کند.

هنگام مهندسی الفمحفظه چراغ وسایل نقلیه ریلی LED سفارشی، این اقدامات خاص DFM را دنبال کنید:

1. تعادل ضخامت دیوار:اطمینان حاصل کنید که سطح مقطع پروفیل آلومینیومی شما دارای ضخامت دیواره یکنواخت است. بخش های ضخیم کندتر از بخش های نازک خنک می شوند. اگر یک فلنج نصب سنگین در کنار یک پره نازک هیت سینک قرار گیرد، خنک شدن ناهموار باعث می شود که پروفیل هنگام خروج از قالب اکستروژن تاب خورده یا بپیچد. انتقال ضخامت را تدریجی نگه دارید.
2. طراحی سخاوتمندانه Snap-Fit Tolerances برای کامپیوتر:پلی کربنات با سرد شدن منقبض می شود. هنگام طراحی مسیرهای به هم پیوسته که در آن دیفیوزر PC به پایه آلومینیومی می چسبد، ضرایب انبساط حرارتی را برای هر دو ماده محاسبه کنید. یک شکاف انبساط دقیق باقی بگذارید. اگر تناسب خیلی تنگ باشد، وقتی قطار گرم می‌شود، کامپیوتر به سمت بیرون خم می‌شود.
3. کانال های واشر عمیق مهندس:درجه بندی IP65 به چیزی بیش از فشرده سازی یک قطعه سیلیکون نیاز دارد. یک کانال نگهدارنده اختصاصی U شکل در اکستروژن آلومینیومی طراحی کنید. دیواره های کانال باید به اندازه ای عمیق باشند که واشر را به طور مکانیکی در جای خود قفل کند تا نتواند تحت ارتعاش جانبی غلت بخورد یا جابجا شود.
4. حفره های توخالی در پروفیل های پلاستیکی را به حداقل برسانید:مقاطع توخالی در اکستروژن های پلاستیکی به قالب های پیچیده و گران قیمت با سنبه های داخلی نیاز دارند. در صورت امکان، پوشش رایانه شخصی را به عنوان یک پروفیل تک جداره با دنده های نگهدارنده طراحی کنید تا یک بخش لوله ای بسته. این امر باعث کاهش هزینه های ابزار و افزایش سرعت تولید در خط اکستروژن می شود.

تراز کردن قابلیت‌های اکستروژن OEM با استانداردهای تدارکات ترانزیت ایالات متحده

آوردن وسایل روشنایی ریلی به بازار ایالات متحده نیازمند پیمایش یک شبکه پیچیده از مشخصات تدارکاتی است، از دستورالعمل های FTA محلی گرفته تا گواهینامه های ایمنی سخت. مقامات حمل و نقل ایالات متحده پیشنهادات را بر اساس قابلیت اطمینان و انطباق طولانی مدت ارزیابی می کنند، که مسئولیت سنگین را بر عهده سازنده روشنایی و در نتیجه تامین کنندگان قطعات آنها می گذارد.

تامین منابع اکستروژن تجاری استاندارد منجر به شکست در مراحل شوک، لرزش و آزمایش آتش می شود. شما به یک شریک OEM نیاز دارید که خط پایه تولیدش از قبل با الزامات درجه حمل و نقل مطابقت داشته باشد. JE تولیدکنندگان نورپردازی OEM را در سطح جهانی تامین می‌کند و هم قالب‌های عمومی را برای کاربردهای استاندارد و هم قالب‌های خصوصی را برای طرح‌های اختصاصی و با مشخصات بالا ارائه می‌کند.

با مشارکت با سازنده ای که ذاتاً تحمل های لازم برای آلومینیوم 6063-T5 و پلی کربنات مطابق با EN45545 را درک می کند، مرحله آزمون و خطا توسعه محصول را حذف می کنید. بدنه‌هایی دریافت می‌کنید که به طور تمیز به هم می‌چسبند، محکم می‌بندند، و از سوء استفاده بی‌امان مکانیکی محیط ریلی جان سالم به در می‌برند. برای مشخصات فنی پروفیل های سفارشی یا بررسی قالب های آماده حمل و نقل موجود، یک نمونه اثبات شده را ارزیابی کنیدسازنده مسکن روشنایی مترو OEMکه می تواند پایه مکانیکی دقیق مورد نیاز پروژه حمل و نقل بعدی شما را ارائه دهد.
