سیم کشی درپوش انتهایی G5

ابتدا لطفاً توضیح دهید: منظور شما از "سیم" دقیقاً چیست؟

در فرآیند تولید لوله های LED T5 و G5، "تک سیم / چند سیم / بی سیم" معمولاً به تعداد سیم هایی که از درپوش انتهایی منتهی می شوند، اشاره دارد، نه روش منبع تغذیه خود لوله (منبع تغذیه تک سر / دو سر). این دو مفهوم به راحتی با هم اشتباه گرفته می شوند.

• تک سیم:کلاهک انتهایی فقط یک سیم را به بیرون هدایت می کند، معمولا سیم برق (L) یا سیم خنثی (N).

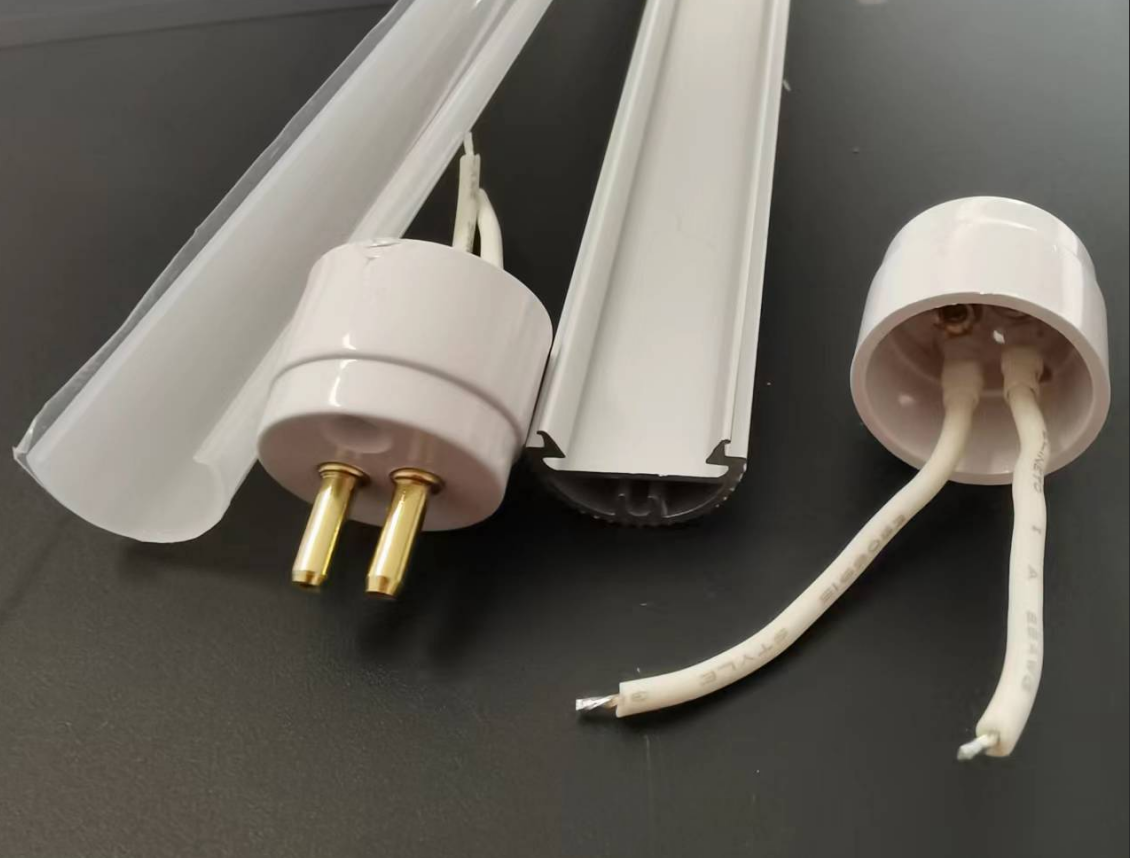

• چند سیم (دو سیم):کلاهک انتهایی دو سیم را به بیرون هدایت می کند، معمولاً یک سیم زنده و یک سیم خنثی.
• بی سیم:کلاهک انتهایی خود هیچ سیمی را خارج نمی کند. فقط دو پین G5 وجود دارد.

هنگامی که این موضوع روشن شد، منطق ترکیبی بعدی به راحتی قابل درک است.

ترکیب 1: یک سر یک سیم + یک سر بی سیم → یک سر لوله برق دار

این رایج ترین پیکربندی برای لوله های LED یکپارچه T5 در بازار است.

روش اتصال:برق فقط از انتهای تک سیم تامین می شود. این سیم منفرد به سیم زنده یا خنثی متصل می شود، در حالی که سیم دیگر (زنده یا خنثی) مستقیماً از طریق مدار داخلی لوله لامپ به یک پین در انتهای دیگر متصل می شود. در انتهای بی سیم، یک پایه مسئول تثبیت و هدایت مکانیکی است، در حالی که پایه دیگر ممکن است متصل نشده باشد یا از داخل اتصال کوتاه داشته باشد.

با این حال، یک جزئیات مهم در ساخت وجود دارد: فاصله پین ​​نگهدارنده لامپ T5 G5 تنها 5 میلی متر است. هنگامی که یک انتهای آن تغذیه می شود، دو پین بسیار نزدیک به هم هستند و سیم کشی داخلی نامناسب به راحتی می تواند باعث اتصال کوتاه شود. بنابراین، عایق بندی و طرح سیم کشی داخل کلاهک انتهایی تک سیم، یک شاخص کلیدی از مهارت عرضه کننده کلاهک انتهایی است.

سناریوهای کاربردی:نورپردازی دفتر، چراغ قفسه سوپرمارکت، چراغ کابینت، چراغ ویترین. این نوع لامپ‌ها معمولاً از یک براکت یکپارچه استفاده می‌کنند که فقط به یک ورودی برق نیاز دارند، نصب را ساده‌تر می‌کنند و کاربران نهایی نیازی به دانش الکتریکی ندارند.

ترکیب دو: یک سیم از هر انتها → لوله لامپ دو طرفه

این روش در پروژه های نوسازی مهندسی رایج است.

روش اتصال:یک سیم از درپوش های لامپ در دو سر لوله لامپ بکشید. یک سر را به سیم برق (L) و سر دیگر را به سیم خنثی (N) وصل کنید. جریان از یک سر وارد و از سر دیگر خارج می شود. دو پین G5 داخل درپوش لامپ کوتاه شده اند و یک الکترود واحد را تشکیل می دهند.

چرا منبع تغذیه دو سر در مهندسی ترجیح داده می شود؟هنگام مقاوم‌سازی نگهدارنده‌های قدیمی لامپ‌های فلورسنت، نگهدارنده‌های اصلی G5 معمولاً به صورت موازی به هم متصل می‌شوند، به این معنی که دو پین از داخل اتصال کوتاه دارند. لامپ های دو سر را می توان مستقیماً با این نوع نگهدارنده سازگار کرد بدون اینکه نیازی به تعویض با نگهدارنده غیر موازی باشد. اگر یک لامپ تک سر در یک نگهدارنده موازی نصب شود، بلافاصله پس از روشن شدن، اتصال کوتاه می شود. این در جامعه مهندسی هنگ کنگ اتفاق افتاده است. برخی حتی بدنه پلاستیکی نگهدارنده قدیمی را سوزاندند.

اقدامات احتیاطی در تولید:هر دو سر درپوش لامپ دو سر باید دارای سرب باشند، اما رنگ سیم ها باید به وضوح قابل تشخیص باشند (به عنوان مثال، یک سر آن با علامت L، سر دیگر N) برای جلوگیری از سیم کشی معکوس در هنگام نصب. علاوه بر این، سیم کشی داخلی لامپ فلورسنت دو سر باید اطمینان حاصل کند که هیچ اتصال الکتریکی بین دو انتها وجود ندارد. در غیر این صورت، لامپ اتصال کوتاه می کند.

سناریوهای کاربردی:کارگاه های کارخانه، پارکینگ ها، انبارها و مراکز تدارکات. این مکان‌ها اغلب نیاز به مقاوم‌سازی نگهدارنده‌های قدیمی لامپ فلورسنت دارند و راه‌حل‌های منبع تغذیه دو طرفه سازگاری بهتری را ارائه می‌دهند.

ترکیب 3: یک سر با سیم زنده (دو سیم) + یک سر با درپوش انتهایی بی سیم ← منبع تغذیه تک سر پیشرفته

این ترکیب یک نسخه پیشرفته از منبع تغذیه تک سر است که برای سناریوهایی با الزامات ایمنی و قابلیت اطمینان بالاتر مناسب است.

روش اتصال:درپوش انتهایی منبع تغذیه سیم‌های زنده و خنثی را به بیرون هدایت می‌کند و مستقیماً به منبع تغذیه راننده یا برق متناوب متصل می‌شود. انتهای بی سیم فقط برای پشتیبانی مکانیکی و اتصال مدار استفاده می شود و ورودی برق را کنترل نمی کند.

تفاوت با محلول تک سیم تک سر:در راه حل تک سیم تک سر، سیم کشی داخلی لوله لامپ نیاز به طرحی دارد که "یک سیم وارد شود و سیم دیگری از داخل به انتهای دیگر متصل شود" که سیم کشی داخلی را نسبتاً پیچیده می کند. در مقابل، در راه حل تک سر دو سیم، هر دو سیم برق و خنثی از طریق یک کلاه انتهایی یکسان وارد می شوند، بنابراین به طراحی مدار داخلی مستقیم تری دست می یابند، نقاط شکست احتمالی را کاهش می دهند و ایمنی را بهبود می بخشند.

مزایای تولید:برای تولید کنندگان لوله لامپ T5 یکپارچه، این روش کارایی مونتاژ بالاتری را نسبت به استفاده از کلاهک های انتهایی یک طرفه ارائه می دهد. از آنجایی که تمام کابل های برق در یک انتها متمرکز شده اند، نیازی به سیم کشی متقاطع در داخل لوله لامپ نیست، بنابراین خطر اتصال کوتاه داخلی کاهش می یابد.

برنامه های کاربردی:نورپردازی پزشکی، نورپردازی آموزشی، نمایشگرهای تجاری پیشرفته.
