محفظه لوله LED T8 با PCB 10 میلی متری: سؤالات متداول خریداران ایالات متحده، بررسی های مناسب و راهنمای منبع یابی برای سال 2026

نکات کلیدی برای خریداران روشنایی ایالات متحده

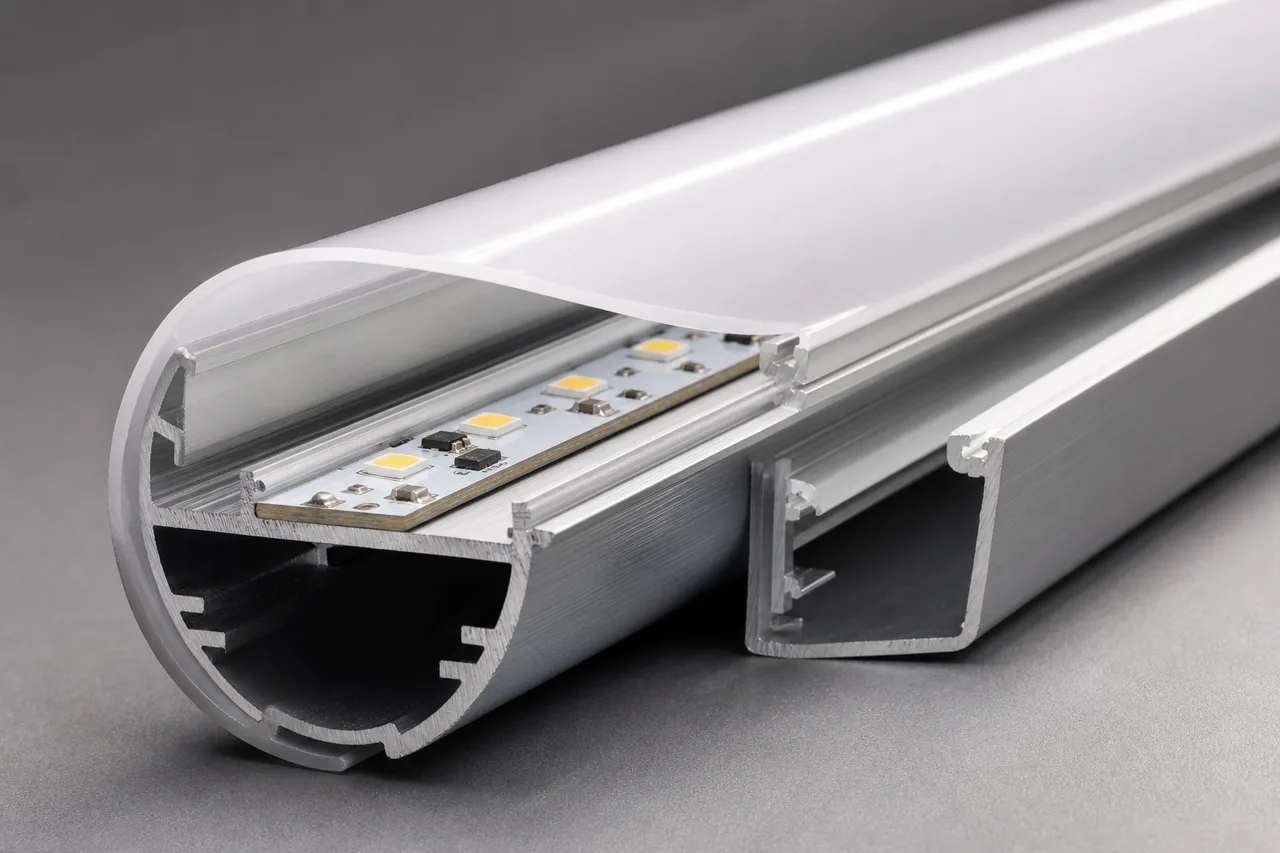

عبارتساخت و ساز بدنه لوله نیمه آلومینیومی/نیمه پلاستیکی JEمعماری عملی پشت این دسته محصول را شرح می دهد: پایه آلومینیومی 6063 برد LED را حمل می کند و به مدیریت گرما کمک می کند، در حالی که یک پخش کننده پلی کربنات پوشش نوری قابل مشاهده را تشکیل می دهد. این تقسیم بندی مهم است. آلومینیوم به PCB یک سطح نصب پایدار و یک ستون فقرات مکانیکی قابل پیش بینی می دهد. دیفیوزر ظاهر، انتقال نور و دسترسی به برد را کنترل می کند. این فقط یک پوسته تزئینی نیست.

برای خریداران آمریکایی، اولین سوال قیمت نیست. سازگاری است. یک PCB 10 میلی‌متری باریک‌تر از بسیاری از بردهای LED عمومی است و راننده باید بدون فشار دادن به دیفیوزر یا تداخل با درپوش‌های انتهایی داخل محفظه قرار گیرد. JE-28 با حداکثر ارتفاع درایور 12 میلی‌متر فهرست شده است، بنابراین بدنه راننده، سیم‌کشی، عایق و جزئیات کاهش فشار باید با هم بررسی شوند و نه جداگانه.

استاندارد JE-28 IP20 است. این باعث می‌شود که برای خشک کردن چراغ‌های داخلی و مجموعه‌های لوله به سبک مقاوم‌سازی مناسب باشد، نه به طور خودکار برای مناطق شستشو یا وسایل در معرض. JE همچنین سبک‌های محفظه لوله‌ای ضد آب را برای کاربردهایی مانند روشنایی گیاهان، روشنایی یخچال و پارکینگ در فضای باز ارائه می‌دهد، اما اینها باید به عنوان پیکربندی ضد آب مناسب ذکر شوند. بامحفظه لوله JE LED T8 با PCB 10 میلی متریمشخصات و قبل از تایید سفارش تولید، نقشه دقیق را بخواهید.

مشخصات محفظه JE-28 LED T8: ابعاد، مواد و گزینه های پیکربندی

JE-28 یک محفظه 26 میلی متری T8 است که برای اندازه برد PCB 10 در 1.2 میلی متر ساخته شده است. این بعد نقطه شروع برای صلاحیت مکانیکی است. تخته‌ای که به طور اسمی 10 میلی‌متر عرض دارد، اگر ارتفاع اجزا، اتصالات لحیم، محل اتصال یا روش نصب آن با نمونه مورد استفاده در ساخت مسکن متفاوت باشد، همچنان می‌تواند مشکلاتی ایجاد کند.

بدنه از یک پایه آلومینیومی 6063 با آپشن های پخش کننده پلی کربنات و درپوش های انتهایی پلاستیکی استفاده می کند. JE ترتیب درایور داخلی و حداکثر ارتفاع درایور 12 میلی متر را فهرست می کند. طول های موجود از 600 میلی متر تا 2400 میلی متر، با طول های سفارشی موجود است. طول، پرداخت دیفیوزر، سبک درپوش انتهایی و موقعیت راننده باید به عنوان یک تصمیم مونتاژ واحد در نظر گرفته شوند زیرا هر کدام بر نصب، توزیع نور و بسته بندی تأثیر می گذارند.

نحوه احراز صلاحیت مسکن T8 قبل از سفارش: بررسی PCB، درایور، دیفیوزر و درپوش انتهایی

یک محفظه می تواند در صفحه کاتالوگ درست به نظر برسد و همچنان در هنگام مونتاژ خراب شود. دلایل معمول چشمگیر نیستند: یک راننده چند میلی متر بیش از حد قد دارد، PCB در زیر دیفیوزر قرار می گیرد، درپوش انتهایی لوله را محکم نگه نمی دارد، یا یک اتصال دهنده جایی برای خم شدن سیم داخلی باقی نمی گذارد. مونتاژ کامل را واجد شرایط کنید، نه تنها اکستروژن آلومینیومی.

1. طرح کلی PCB را تأیید کنید.نقشه واقعی تخته را برای JE ارسال کنید، از جمله عرض 10 میلی متر، ضخامت 1.2 میلی متر، سوراخ های نصب، حفاظ های مسی، اتصال دهنده ها و بلندترین اجزا. تنها به اندازه اسمی تخته تکیه نکنید.
2. پاکت راننده را بررسی کنید.حداکثر ارتفاع و عرض راننده را با محدودیت مسکن 12 میلی متر مقایسه کنید. پایانه ها، هیت شرینک، آستین های عایق، و خروجی های سیم را در بررسی ترخیص کالا لحاظ کنید.
3. تناسب دیفیوزر را بررسی کنید.پوشش پلی کربنات انتخاب شده را از نظر درگیری، خم شدن، نقاط قابل مشاهده و نیروی حذف آزمایش کنید. دیفیوزری که خیلی سفت است می تواند بر اکستروژن فشار وارد کند. یکی که خیلی شل باشد می تواند در حین حمل و نقل صدا کند.
4. درپوش های انتهایی و سیم کشی را مرور کنید.مواد درپوش، روش نگهداری، عبور سیم، دسترسی رابط، و اینکه آیا لوله نهایی باید استاندارد نصب خاص یا رابط اتصال مشتری را داشته باشد را تأیید کنید.
5. یک نمونه تمام شده را تایید کنید.لوله مونتاژ شده را روشن کنید، رفتار گرمایی و ظاهر نور را بررسی کنید، سپس قرار دادن آن را در فیکسچر یا گیره های هدف آزمایش کنید. قبل از ثبت سفارش تولید، نسخه های مؤلفه تأیید شده را ضبط کنید.

هنگامی که پروژه دارای فاصله های محکمی برای اتصالات است، نقشه اکستروژن و یک نمونه فیزیکی را بخواهید. یک نمونه همچنین مسائل مربوط به بسته بندی و جابجایی را نشان می دهد که نقشه ها نشان نمی دهند. اگر طراحی کارتن با طول حمل و نقل مطابقت نداشته باشد، لوله های بلند می توانند با علائم پخش کننده، آسیب درپوش انتهایی یا خمیدگی جزئی وارد شوند. تعمیر آنها قبل از تولید انبوه ارزان است و پس از یک محموله توزیع ایالات متحده تعمیر آنها گران است.

سؤالات متداول: آیا محفظه لوله JE-28 LED T8 ضد آب است یا برای روشنایی در فضای باز و فریزر مناسب است؟

مشخصات استاندارد JE-28 ارائه شده توسط JE IP20 است، بنابراین باید به عنوان یک محفظه با موقعیت خشک در نظر گرفته شود. این تمایز برای خریدارانی که روشنایی کارخانه، روشنایی یخچال، پارکینگ در فضای باز، یا هر نصبی را که در معرض تراکم، اسپری، گرد و غبار یا چرخه دما قرار می‌دهند، بسیار مهم است. JE بیان می کند که سبک های مسکن T8 ضد آب را برای کاربردهای خاص ارائه می دهد، اما نسخه ضد آب باید به طور جداگانه شناسایی و نقل شود.

آیا یک PCB 10 میلی متری و درایور داخلی برای این محفظه لوله T8 مناسب است؟

بله، JE-28 برای PCB 10 × 1.2 میلی متر و چیدمان درایور داخلی با حداکثر ارتفاع درایور 12 میلی متر مشخص شده است. این بدان معنا نیست که هر برد 10 میلی متری و هر درایور داخلی مناسب است. بلندترین LED، خازن، کانکتور و سیم لحیم شده برد شما باید در فاصله داخلی موجود باقی بماند. فایل PCB و برگه اطلاعات درایور را برای بررسی مناسب به JE ارسال کنید، سپس نتیجه را با یک نمونه پر شده تأیید کنید.

نمونه ها، MOQ، طول های سفارشی، ابزارآلات و ارسال به یک فورواردر ایالات متحده چگونه کار می کنند؟

JE بیان می‌کند که می‌تواند نمونه‌ها، نقل‌قول‌ها، طول‌های سفارشی، اکستروژن OEM/ODM و ارسال به انبار حمل و نقل مشتری را ارائه دهد. جزئیات تجاری به نمایه انتخابی، دیفیوزر، درپوش های انتهایی، وضعیت ابزار، کمیت، بسته بندی و ترتیب مقصد بستگی دارد. زمان تحویل نمونه، MOQ تولید، شارژ ابزار در صورت نیاز به قالب خصوصی، تحمل طول برش، ابعاد کارتن و اسناد ارائه شده همراه با محموله را بخواهید. اگر تیم شما از یک فورواردر ایالات متحده استفاده می کند، قبل از نهایی شدن قیمت، آدرس انبار و الزامات علامت گذاری محموله را ارائه دهید.

JE Dongguan Manufacturing، OEM/ODM Extrusion و Finished-Luminaire Documentation

JE، به طور رسمی Dongguan Jinen Lighting Technology Co., Ltd.، اجزای نورپردازی LED اکسترود شده را در Dongguan، چین تولید می کند. محدوده آن شامل پروفیل های آلومینیومی LED، پروفیل های پلاستیکی LED، لوله ها و دیفیوزرهای PC، محفظه های لوله T5، T6، T8، T10 و T12، به علاوه محفظه های نور سه گانه است. این وسعت محصول زمانی مفید است که یک پروژه بعد از اولین نمونه، اندازه یا ساخت و ساز را تغییر دهد. خریدار می تواند یک محفظه نیمه آلومینیومی، یک پایه آلومینیومی کامل، یا یک قطر لوله متفاوت را از طریق همان تامین کننده به جای شروع مجدد کل فرآیند تامین، مقایسه کند.

JE از قالب های عمومی، قالب های خصوصی، اکستروژن OEM/ODM و کارهای پروژه سفارشی پشتیبانی می کند. منبع یابی قالب عمومی می تواند برای هندسه استاندارد JE-28 منطقی باشد، زمانی که نمایه قبلاً با الزامات PCB و دیفیوزر شما مطابقت داشته باشد. یک قالب خصوصی زمانی قابل دفاع تر می شود که به یک جیب اتصال غیر استاندارد، یک ویژگی نصب متفاوت، یک درپوش انتهایی اختصاصی یا یک مقطع اصلاح شده نیاز داشته باشید. انتخاب مناسب به حجم مورد انتظار و میزان کنترلی که بر روی عرضه آینده نیاز دارید بستگی دارد.

برای واردکنندگان و کارخانه های روشنایی ایالات متحده، اسناد باید بیش از یک عکس محصول را پوشش دهند. نقشه پروفیل، توضیحات مواد، گزینه پخش کننده، تحمل طول، مشخصات درپوش انتهایی، جزئیات بسته بندی و اطلاعات الکتریکی را برای لامپ تکمیل شده درخواست کنید. محفظه به خودی خود مشابه یک لوله LED تایید شده نیست. اگر مشتری، AHJ، توزیع کننده یا مشخصات پروژه شما به فهرست بندی یا اسناد انطباق خاصی نیاز دارد، قبل از منجمد شدن طرح، آن نیاز را شناسایی کنید.

JE همچنین بیان می کند که به عمده فروشان، پیمانکاران، کارخانه های روشنایی و مشتریان پروژه های سفارشی خدمات ارائه می دهد. این باعث می شود که تامین کننده هم برای خرید قطعات و هم برای توسعه لوله برچسب خصوصی مناسب باشد، مشروط بر اینکه محدوده تجاری به وضوح نوشته شده باشد. نقشه تایید شده، نمونه عکس ها، شماره ویرایش و انتخاب مواد را در اسناد خرید قرار دهید. از یک مشکل آشنا در منبع اکستروژن جلوگیری می کند: یک دسته جایگزین که از نظر ابعاد نزدیک است اما در واقع قابل تعویض نیست.
