ویژگی های کلیدی و اهمیت CAPS END G13 دو پایان LED T8

امروز ما در مورد ویژگی های کلیدی و اهمیت صحبت می کنیمLED CAPS END DOUNDED G13 DOUNDED T8.

1. اتصالات داخلی بسیار مهم است:

اتصالات غیر از طریق: برخلاف زبانه های فلزی در داخل کلاه های انتهای لامپ فلورسنت سنتی که به سادگی به طور مستقیم به رشته متصل می شوند ، اتصالات داخلی درپوش های انتهای G13 لامپ های LED بخشی از مدار است.

مقاومت های شکن/محدود کننده جریان: این تفاوت اصلی است! به منظور سازگاری با لامپ های قدیمی که اصلاح نشده اند و هنوز دارای بالاست های القایی سنتی (یا بالاست های الکترونیکی) در داخل نصب شده اند ، بیشتر لامپ های T8 LED "سازگار" یک مؤلفه الکترونیکی کلیدی را نصب می کنند-یک مقاومت یا مقاومت محدود کننده جریان در داخل در یک انتهای (گاهی اوقات هر دو انتها).

عملکرد: هنگامی که لامپ با یک بالاست سنتی در یک لامپ قرار داده می شود ، شنت/مقاومت "تقلب" یا دور زدن واکنش های القایی یا پالس های ولتاژ بالا تولید شده توسط بالاست ، مانع از آسیب رساندن به ولتاژ بالا به مدار درایور در داخل لامپ LED می شود. در عین حال ، به Mains AC اجازه می دهد تا پس از محدود کردن جریان ، منبع تغذیه درایور LED را در داخل لامپ وارد کند.

محل سکونت: معمولاً در یک انتهای در انتهای در یک انتهای قرار دارد (دو پین داخل این انتها از طریق شنت/مقاومت به مدار درایو داخلی متصل می شوند). در قسمت انتهای آن در انتهای دیگر ، دو پین مستقیماً به ورودی مدار درایو (L و N) متصل می شوند.

علامت گذاری: پایان درپوش پایان با شنت/مقاومت معمولاً مشخص می شود (مانند برچسب زدن ، حکاکی ، تمایز رنگ یا ساختار کمی متفاوت) تا نشان دهد که این "انتهای بالاست" یا "انتهای" است. هنگام نصب ، این انتها باید در نگهدارنده لامپ در سمت لامپ متصل به بالاست وارد شود!

نوع بدون شنت (برای لامپ های مقاوم سازی): اگر بالاست از لامپ خارج شده است (بلوز مستقیم به L/N متصل شده است) ، می توان از لامپ های T8 LED بدون شنت استفاده کرد. ساختار درپوش انتهایی در هر دو انتهای این لامپ معمولاً متقارن است و اتصال داخلی ساده تر است (L/N با اتصال کوتاه در یک انتها؟ کوتاه در انتهای دیگر؟ این بستگی به طراحی خاص دارد ، اما هیچ شنت لازم نیست). لطفاً هنگام خرید دستورالعمل ها را با دقت بخوانید.

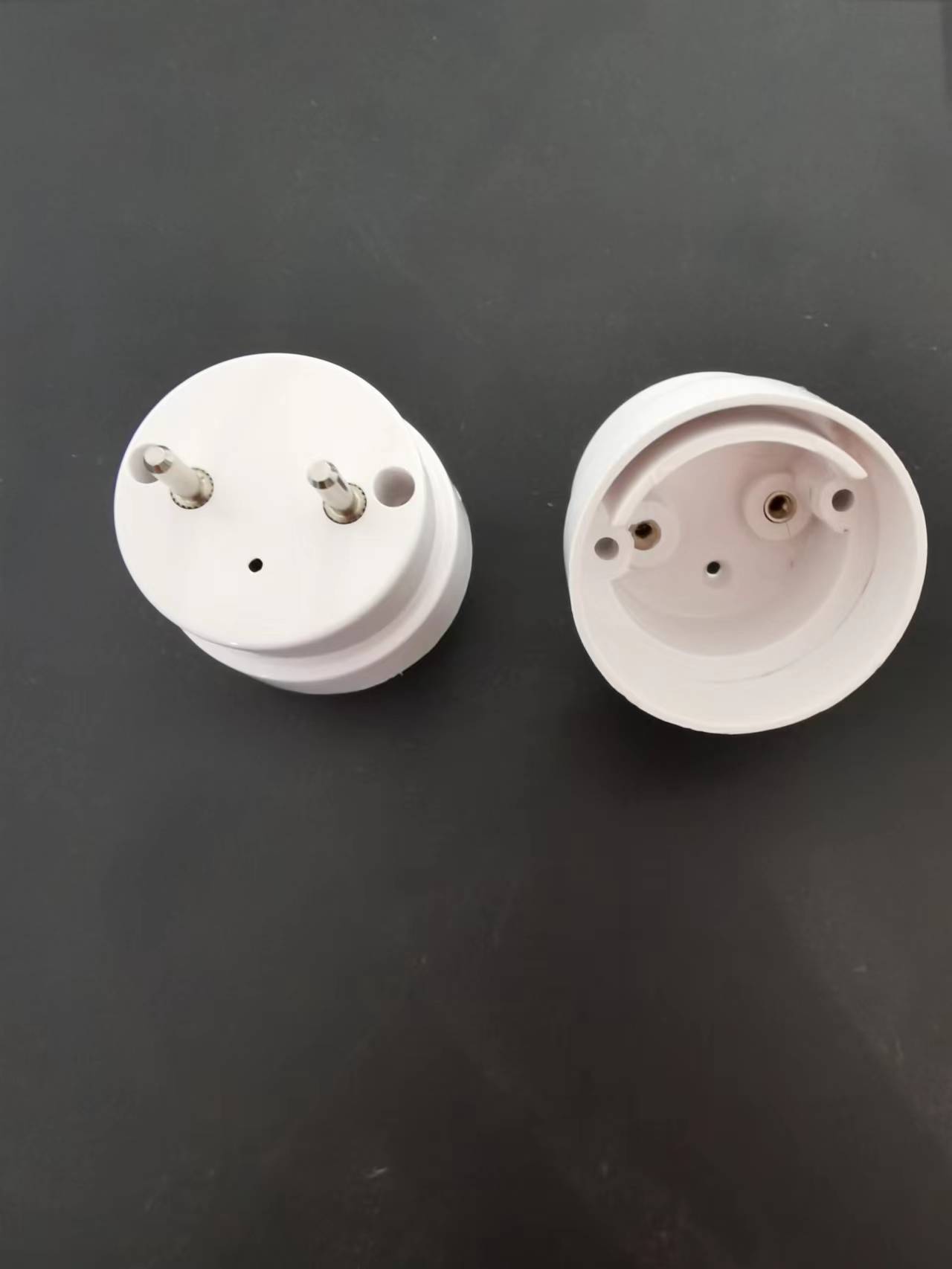

2. طراحی و مواد ساختاری:

الزامات عایق ولتاژ بالا: به دلیل دسترسی مستقیم به شبکه اصلی (220 ولت) ، نیازهای عملکرد عایق درپوش انتهای G13 لوله لامپ LED بسیار زیاد است. این ماده معمولاً از پلاستیک های مقاوم در برابر دمای بالا و مقاوم در برابر دمای بالا (مانند PC ، PBT) ساخته شده است.

اتصال سیم داخلی: سیم هایی در داخل درپوش انتهایی برای اتصال مخاطبین فلزی پین ها به صفحه PCB یا ماژول درایور در داخل لوله لامپ وجود دارد. قابلیت اطمینان و قابلیت جوشکاری این سیم ها بسیار مهم است.

ملاحظات اتلاف گرما: شنت/مقاومت هنگام کار گرما ایجاد می کند ، و طراحی کلاه پایان گاهی اوقات مقدار مشخصی از اتلاف گرما را در نظر می گیرد (اگرچه اتلاف اصلی گرمای اصلی به بستر آلومینیومی لوله لامپ بستگی دارد).

3. خلاصه اهمیت:

سد ایمنی: این اولین سد عایق فیزیکی است که از شوک الکتریکی کاربران جلوگیری می کند.

گره های بحرانی مدار: این پیوند اصلی دسترسی به شبکه اصلی و (برای انواع سازگار) بای پس بالاست است.

تحقق سازگاری: شنت/مقاومت داخلی مؤلفه اصلی برای دستیابی به سازگاری "پایان و بازی" با لامپ های فلورسنت قدیمی است.

دستورالعمل های نصب: درپوش انتهایی مشخص شده کاربران را برای نصب صحیح راهنمایی می کند (طرف بالاست خاتمه شنت).
